Monitoreo de estabilidad para tranquilidad

Tronox ha comprado Maptek Sentry después de una prueba de alquiler para monitorear un concentrador flotante mientras se drenaba un estanque de dragado para trabajos de mantenimiento.

Las minas Ginkgo y Snapper se encuentran a unos 85 kilómetros al norte de Mildura, en el suroeste de Nueva Gales del Sur. Los depósitos de arena mineral son playas relictas de un mar interior que existió hace 7 millones de años.

Ambas minas usan tractores scoop convencionales para el manejo de la capa superior del suelo, operación de camiones y palas para sobrecarga, y minería de dragado húmedo y plantas concentradoras flotantes para recuperar y separar los minerales pesados ??en el depósito de mineral.

El concentrado de mineral pesado obtenido por el proceso de dragado en húmedo se bombea a tierra a las reservas de concentrado mineral y se separa en tres flujos que contienen principalmente ilmenita, ilmenita y leucoxeno, y rutilo y circón.

Los operadores de Ginkgo querían asegurarse de que el concentrador no se moviera sobre el lecho blando cuando se drenaba el estanque de dragado para trabajos de mantenimiento, de modo que pudieran alertar al personal para que despejara el área si ocurriera algún movimiento.

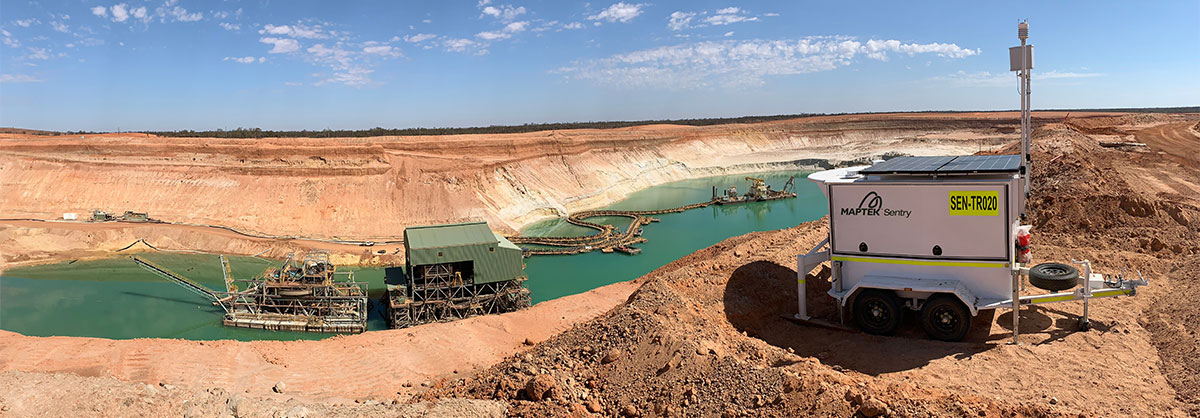

En febrero de 2019, Sentry se instaló en la orilla del estanque para monitorear el concentrador mientras se realizaba el mantenimiento.

Sentry captura datos de escaneo láser continuamente para comparar nuevos escaneos con escaneos anteriores y detectar cualquier movimiento.

El software intuitivo Sentry muestra el movimiento como gráficos y mapas de calor, lo que hace que los datos sean fáciles de entender y analizar. Las alarmas se pueden configurar si se rompen los umbrales de movimiento.

Se pueden monitorear múltiples zonas de interés simultáneamente, lo que significa que se pueden analizar portones, paredes laterales y techos de la planta en la draga.

Sentry puede centrarse en áreas tan pequeñas como un par de metros cuadrados. Se pueden establecer umbrales de notificación separados para cada área, lo que permite a los usuarios filtrar el movimiento necesario de los trabajadores y equipos de mantenimiento.

El sitio usó Sentry con un escáner láser Maptek LR3 para detectar posibles movimientos de hasta unos pocos milímetros.

El Superintendente de Supervisión de Tronox, Pieter Bekker, dice que Sentry fue una aplicación muy exitosa y proporcionó tranquilidad a la operación durante el acoplamiento, la renovación y la re-flotación de la planta concentradora.

“Resultó invaluable como sistema de alerta temprana para garantizar la seguridad de todo el personal que accede al área”.

Cuando el concentrador estaba siendo reflotado, Sentry pudo determinar su punto de flotación, mostrando el nivel mínimo de agua para mantenerse a flote.

Tronox ahora aplicará Sentry para monitorear las pendientes del pozo Gingko y el estanque de dragado.

“También estamos buscando nuevas aplicaciones para el monitoreo automatizado del progreso de la eliminación de sobrecarga donde la captura de los datos de la encuesta es crítica, por ejemplo, el avance rápido de la eliminación de sobrecarga y el relleno”, dice Bekker.

La mina utiliza un escáner láser Maptek XR3 y un soporte para vehículo para las tareas de inspección diarias en el sitio. El LR3 podrá ayudar con este trabajo cuando no se esté utilizando para Sentry.

Bekker dice que el acceso remoto 24/7 a Sentry desde múltiples dispositivos combinados con su sistema de alarma fue importante para la operación.

“El monitoreo continuo fue clave para nosotros y esto es muy difícil de lograr con los métodos de encuesta convencionales”, dice.

“Ahora tenemos un segundo escáner para usar en topografía general y el beneficio adicional de la capacidad de monitoreo de estabilidad”.

Gracias a
Pieter Bekker
Superintendente de topografía
Tronox
