Solución de levantamiento subterráneo de valor completo

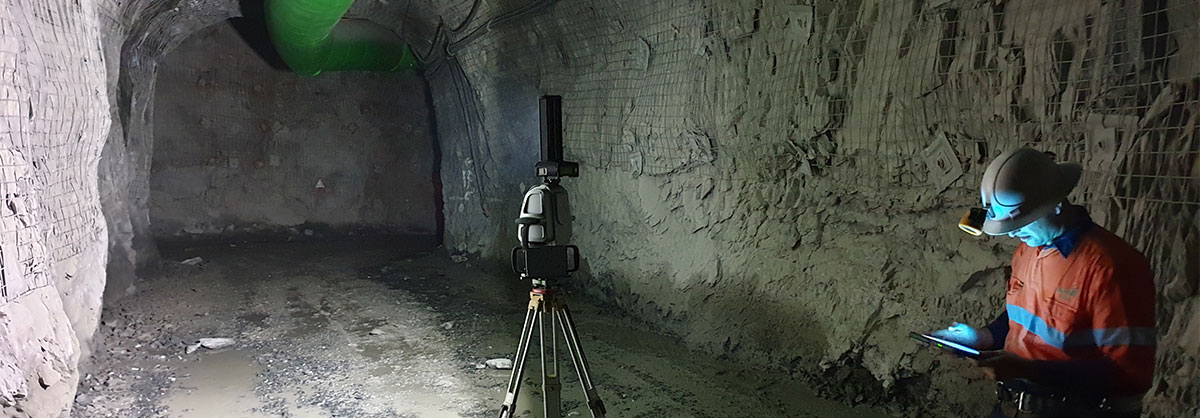

El escáner láser Maptek SR3 de corto alcance combina una detección rápida y precisa, una cámara panorámica HDR integrada de 147 megapíxeles y accesorios para su montaje dedicados, orientados a mejorar la eficiencia general y la seguridad bajo tierra.

Se ha incrementado el factor de productividad con el lanzamiento de la nueva funcionalidad de flujo de trabajo, habilitada con el lanzamiento de Maptek PointStudio 8 en Maptek Workbench el mes pasado.

La precisión, velocidad y facilidad de uso son música para los oídos del operador de cualquier sistema técnico, más cuando se opera en confines húmedos, corrosivos y cerrados de una operación subterránea donde la seguridad del personal y el equipo son primordiales.

El SR3, que complementa los escáneres láser de largo alcance XR3 y LR3, está diseñado para trabajos subterráneos. Junto con el software más reciente en el Maptek Workbench, el SR3 maneja el levantamiento diario, el análisis avanzado de estabilidad estructural y la visualización geológica de alto impacto.

Levantamiento de rebajes y mineral

Una ventana de escaneo de 130° verticalmente y 360° horizontalmente captura techos y paredes en túneles y tiros subterráneos sin la necesidad de configuraciones complicadas. Sea cual sea la orientación del escáner, la nivelación integrada corrige automáticamente los escaneos antes del procesamiento, simplificando el trabajo de los cortes transversales para las recolecciones diarias.

La vista previa del escaneo permite una visualización segura del interior de los rebajes. Para escanear en lugares de difícil acceso, los operadores pueden conectar el SR3 a un brazo extensible liviano de 4 o 6 piezas. Las opciones de montaje también están disponibles para vehículos subterráneos.

El SR3 es versátil: también maneja el levantamiento interior y las mediciones de pilas de almacenamiento superficiales.

Una característica solicitada permite importar lineas CAD y superficies de la mina para verlas junto con los escaneos. En otro plano, los topógrafos pueden iniciar una sesión en cualquier dispositivo habilitado por web y realizar un escaneo de forma remota.

Aspectos destacados de geología

Los geólogos aprecian el mapeo eficiente y preciso de estructuras y límites de minerales subterráneos con la cámara digital de alta resolución y la luz subterránea. Esto reemplaza los largos tiempos de procesamiento de datos incurridos cuando se usa una cámara de exposición abierta para capturar imágenes.

Los cambios en la geología son extremadamente fáciles de resaltar utilizando los datos de intensidad de espectro recopilados por el SR3, lo que deja más tiempo para la interpretación, como el análisis geométrico de pliegues.

La superposición de imágenes en datos de nube de puntos de alta resolución permite una mejor identificación de estructuras, juntas y límites, y una nueva opción habilitada a través del controlador del escáner láser SR3 permitirá a los usuarios anotar imágenes escaneadas con CAD y texto mientras están en el campo. La importación de esta información a PointStudio con los datos de escaneo hace avanzar la capacidad de mapeo de frentes subterráneos para una mejor interpretación.

El escáner láser SR3 ya es un elemento de cambio para las operaciones subterráneas que desean una solución técnica sencilla para un levantamiento eficiente de tiros y rebajes, el mapeo geológico preciso, el análisis geotécnico avanzado y el monitoreo seguro de la superficie. El alcance adicional para habilitar la funcionalidad a través del controlador del escáner incluye el registro en campo, que está destinado a agilizar aún más las tareas de levantamiento subterráneo.

Análisis preciso de datos

El SR3 es ideal para una identificación eficiente y precisa de estructuras subterráneas y límites de mineral. Los ingenieros geotécnicos pueden mapear pernos de roca y extrapolar su ubicación en la pared colgante para el análisis de bloques clave. Las herramientas de software para la proyección de stereonets y la extensión de los principales planos de falla guían el análisis geotécnico y de fallas.

Las operaciones subterráneas pueden usar su escáner láser Maptek para el monitoreo de hundimientos críticos y notificaciones de alarma.

Se puede desplegar el escáner láser SR3 para el monitoreo de convergencias a largo plazo con una precisión de 4 mm. También se puede combinar con el software Maptek Sentry para un monitoreo permanente de estabilidad continua con una precisión aún mayor.

Temas de seguridad

No se puede ignorar el impacto de un sistema versátil y avanzado pero fácil de usar en la productividad del sitio. El SR3 ofrece beneficios comprobados para la producción y los procesos operativos.

El análisis de la mina al diseño se simplifica con los nuevos informes subterráneos automatizados que se entregan en PointStudio 8, lo que permite a los usuarios comparar fácilmente los sólidos diseñados con los sólidos levantados (reales) para identificar la sobre fracturación y falta de fracturación.

Se puede aplicar la herramienta de informes para tiros de desarrollo, rebajes o cortes transversales para mejorar la dilución de la ley, resaltar áreas inestables y reducir costos al identificar desarrollos innecesarios y problemas previos a la voladura. Los ingenieros también pueden realizar análisis de hormigón proyectado, comparando escaneos para calcular volúmenes y obtener el avance.

A las operaciones se les puede garantizar una capacitación integral en el sitio al momento de implementar el SR3, así como un soporte técnico local receptivo.
